SMS-1P①

ソニーのモニタースピーカー(拾い画像)f:id:Rhul_el:20240325202508j:image



これをまあまあ安く手に入れたので使ってみたのですが30分〜1時間ほど使うとプツンという音と共に片方のスピーカーが鳴らなくなる

表示灯のLEDも消える。



時間が経つとまた復活する



LEDも消えることからおそらくは電源系のトラブルなのでしょう…

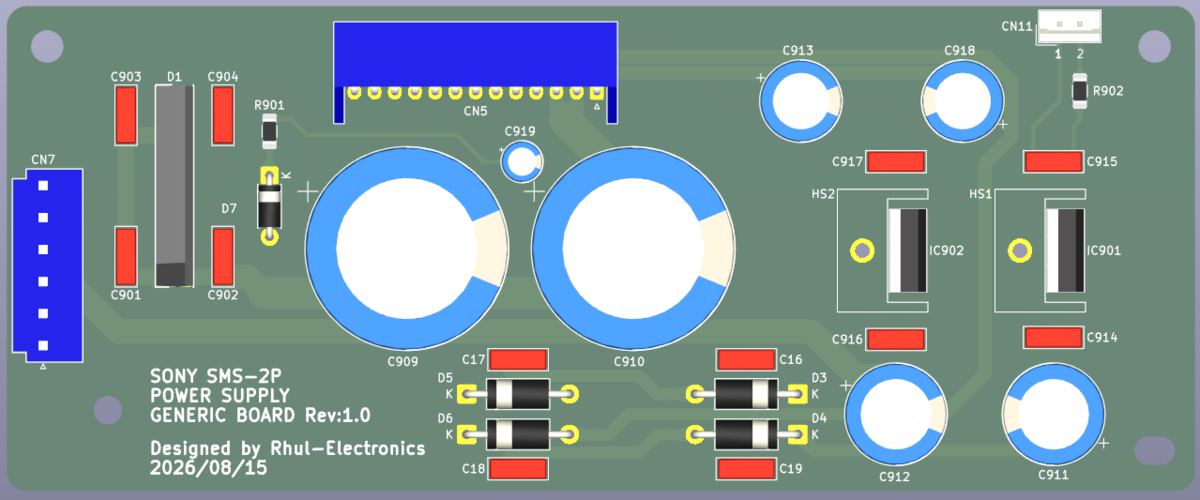

ただ分解して中を確認したところ特に何か焼けたような跡もなく、正常な時に確認したところ最初に作られる16V、レギュレータで生成される9Vは正しく出ていました。



アンプICでないことを祈りながら他の部品を交換して様子を見ます…

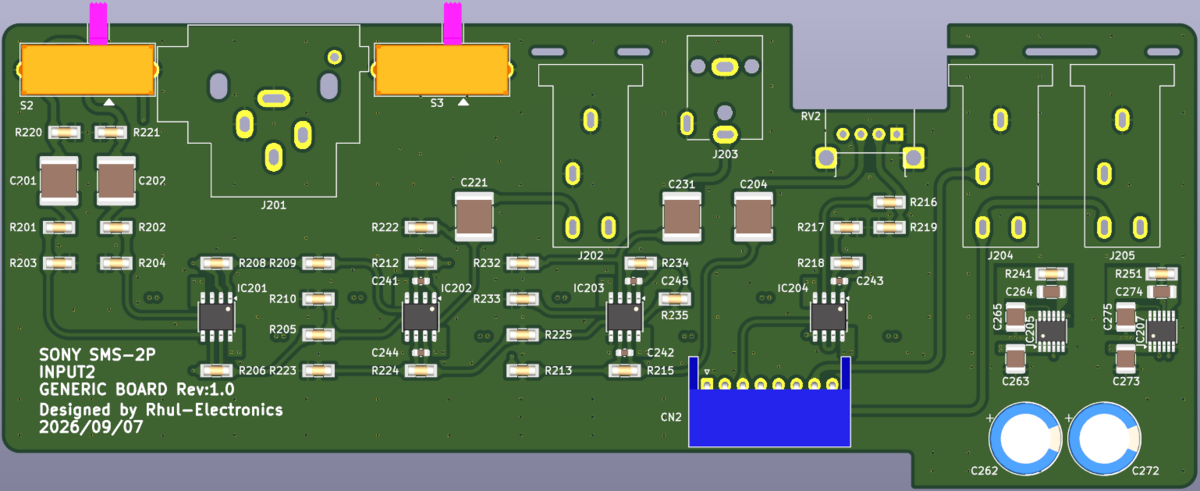

f:id:Rhul_el:20240325204910j:image
f:id:Rhul_el:20240325204923j:image
f:id:Rhul_el:20240325204916j:image
f:id:Rhul_el:20240325204920j:image
f:id:Rhul_el:20240325204913j:image

オペアンプにコンデンサを最短配線

アナログデバイセズの

ADA4510-2ARZをDIP変換基板に取り付け

f:id:Rhul_el:20240101015910j:image



これに抵抗とかから切った脚を先を曲げて短く切る

そしてICの4番ピンと8番ピンへ半田付け

f:id:Rhul_el:20240101015935j:image



そして上にルビコンの薄膜高分子コンデンサ0.1uF/50Vを載せる
f:id:Rhul_el:20240101015938j:image



半田付けして完成
f:id:Rhul_el:20240101015941j:image
f:id:Rhul_el:20240101015945j:image
f:id:Rhul_el:20240101015947j:image



100pFとかじゃ無いからそこまでシビアにならなくても良い気がするけど近いに越した事はないので



秋月のコンデンサ載せられる変換基板の在庫が復活すればそれでいいのですが…

ぱっと見何のアンプが乗っているのかが分からないのが難点。

NA-205 ② オペアンプ交換

この4558を

f:id:Rhul_el:20231231005352j:image



外して洗浄
f:id:Rhul_el:20231231005355j:image



交換するMUSES8920A

同じパイポーラの8820が欲しいけどSOP8が売ってない
f:id:Rhul_el:20231231005359j:image



つけやすいピンから位置決めして
f:id:Rhul_el:20231231005402j:image



つけた後に吸い取り線で不要なハンダを取って洗浄して完成

f:id:Rhul_el:20231231005407j:image
